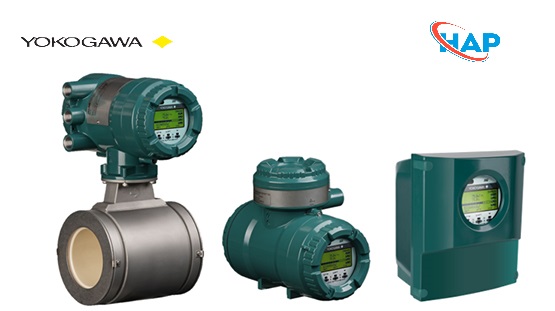

Pengukur Aliran Magnetik Yokogawa Seri ADMAG AXG

Flowmeter magnetik Yokogawa Seri ADMAG AXG adalah produk berkualitas tinggi dan sangat andal yang dikembangkan berdasarkan pengalaman dan pencapaian bertahun-tahun, seperti peningkatan aplikasi dengan metode eksitasi frekuensi ganda milik kami.
Tersertifikasi SIL2, memenuhi standar keselamatan fungsional IEC 61508, dan dapat digunakan dalam sistem berinstrumen keselamatan hingga SIL2 dalam konfigurasi simpleks dan SIL3 dalam konfigurasi redundan.

ADMAG AXG ideal untuk lini proses industri seperti minyak & gas/kimia/pulp & kertas/makanan & minuman/logam & pertambangan.
Dengan keandalan yang luar biasa serta kemudahan pengoperasian dan perawatan, yang dikembangkan berdasarkan pengalaman puluhan tahun yang telah teruji di lapangan, ADMAG AXG akan meningkatkan keuntungan Anda sekaligus mengurangi total biaya kepemilikan.

Spesifikasi & Fungsi

Silakan lihat Spesifikasi Umum secara rinci.

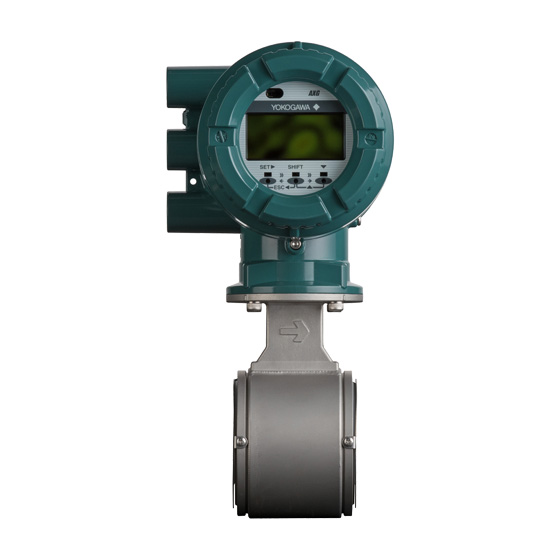

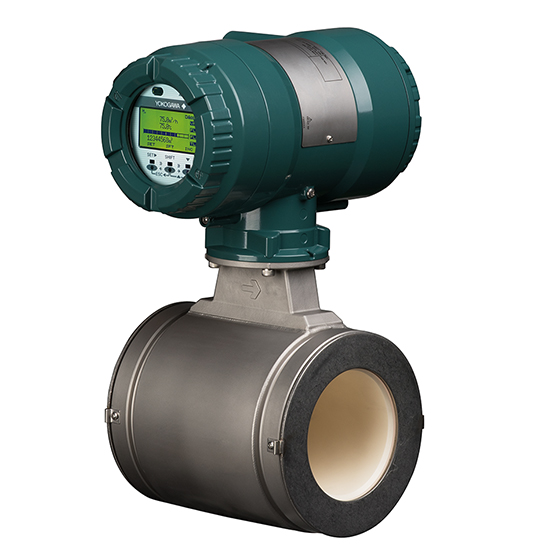

	Tipe Jarak Jauh		Tipe Integral

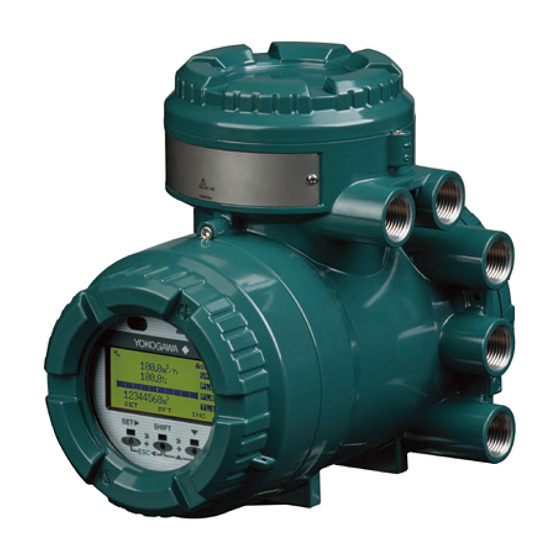

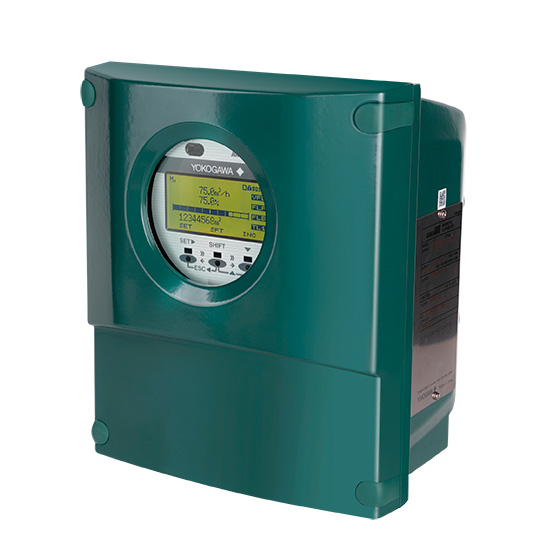

	Pemancar Kelas Tinggi AXG1A	Pemancar AXG4A	Tipe Integral AXG
Akurasi (Nilai Bacaan)	[Kombinasi Sensor] – AXG: ± 0,3% – AXW: ± 0,35%	[Kombinasi Sensor] – AXG: ± 0,3%	± 0,3%
Ukuran	[Kombinasi Sensor] – AXG: 2,5 hingga 500 mm – AXW: 25 hingga 1800 mm	[Kombinasi Sensor] – AXG: 2,5 hingga 400 mm	2,5 hingga 400 mm
Menggunakan	[Pemancar] – Tujuan Umum [Kombinasi Sensor] – Tujuan Umum – Perlindungan Ledakan – Higienis – Dapat Ditenggelamkan	[Pemancar] – Tujuan Umum – Perlindungan Ledakan [Kombinasi Sensor] – Tujuan Umum – Perlindungan Ledakan – Higienis – Dapat Ditenggelamkan	Perlindungan Ledakan  Tujuan Umum Higienis
Penggunaan Perlindungan Ledakan	[Kombinasi Sensor] – AXG: IECEx, ATEX, AS (FM), Kanada (FMc), Jepang, Korea, Brasil (INMETRO), EAC – AXW: IECEx, ATEX, Korea, Brasil (INMETRO), EAC * Pemancar hanya dapat digunakan di area keselamatan.	IECEx, ATEX, AS (FM), Kanada (FMc), Jepang, Korea, Brasil (INMETRO), EAC
Bahan Pelapis	[Kombinasi Sensor] – AXG: Keramik, PFA – AXW: PTFE, Poliuretan, Karet Lunak Alami, Karet Keras Alami	Keramik, PFA
Protokol Komunikasi	HART 7, OTAK	HART 7, OTAK, Modbus FOUNDATION Fieldbus PROFIBUS PA EtherNet / IP
Panjang Kabel Sinyal	200 m	100 m	－
Fungsi Utama	– Panduan Pengaturan Mudah, Fungsi Tampilan Grafik Tren – Fungsi Pencatatan Data (dengan kartu microSD) – Fungsi Pencadangan / Pemulihan / Duplikasi Parameter (dengan kartu microSD) – Penyesuaian Nol – Fungsi Uji Tampilan – Fungsi Uji Input / Output
Fungsi Diagnostik	[Diagnostik Aplikasi] – Deteksi Adhesi Elektroda – Pemeriksaan Sensor Kosong – Diagnosis Sambungan Kabel – Diagnosis Kebisingan Aliran – Diagnosis Konduktivitas Rendah – Diagnosis Kerusakan Isolasi Elektroda
	[Verification Function] – Built-in Verification – Standard Verification (with FSA130 ADMAG TI Verification Tool) – Enhanced Verification (with FSA130 ADMAG TI Verification Tool)
Current Signal	Input: 1 ch (Active) Output: 2 ch (Active)	Input: 1 ch (Active) Output: 2 ch (Active / Passive)
Pulse/Status Signal	Output: 2 ch (Active [With / Without Internal Resister] / Passive)
Status Signal	Input: 2 ch (Dry Contact) Output: 2 ch (Passive)	Input: 1 ch (Dry Contact) Output: 1 ch (Passive)
Alarm Signal	Output: 1 ch (Passive)	－
Multiple Languages	English, French, German, Italian, Spanish, Portuguese, Russian and Japanese.
Safety Integrity Level	－	SIL2
Others	[AXG1A/AXG4A Transmitter, AXG Integral Type] – LCD with improved environmental resistance – Equipped with temperature input terminal for Density correction and Calolie calculation[AXG Flow sensor、AXG Integral Type] – Expand Lining flare diameter, improve Seal reliability – Compatible with high pressure specifications ASME Class 600 – Selectable built-in grounding electrodes



Main Application Example

The product is ideal for industrial processes such as petrochemicals, chemicals, pulp and paper, food and beverages, metals and mining. A lining material with excellent wear resistance, corrosion resistance, and permeation resistance is available to provide high precision and stable flow measurement.

Industries	Typical Line and Process	Typical Fluid
Chemical	– Polymerization process	– Strong acid fluid – Strong alkaline fluid – Permeable fluid
Pulp & Paper	– Digester Circulation and Extraction Line – Blow Line – Bleach line – DIP	– Black liquor – White liquor – Pulp slurry
Food & Beverage	– Raw material blending process	– Retort food – Cream – CIP cleaning solution
Power	– LNG vaporizer	– Various cooling water
Iron & Steel	– Blast furnace tuyere	– Electric furnace dust collection water
