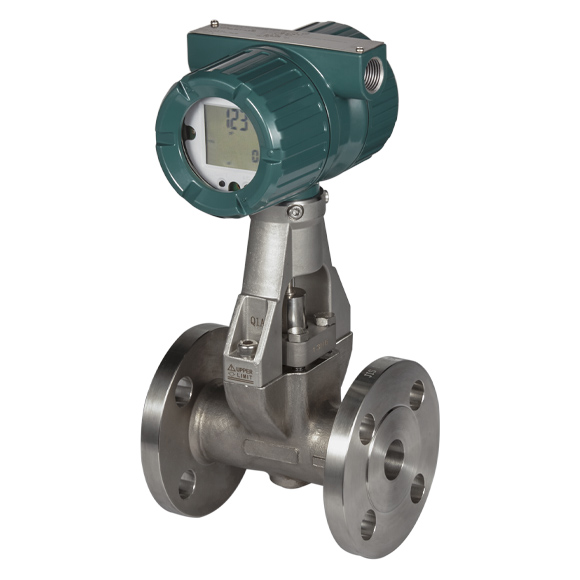

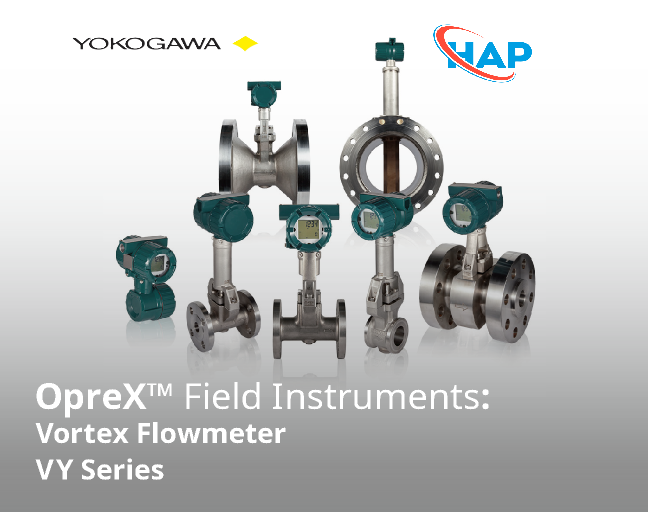

Vortex Flowmeters Yokogawa Seri VY

Deskripsi Produk

PT. HADAR ARTHA PRAKASA distributor Specialis Vortex Flowmeters Yokogawa Seri VY Profesional Terpercaya dan Berpengalaman untuk Penjualan Vortex Flowmeters Yokogawa Seri VY untuk wilayah Jakarta, Bekasi, Depok, Bogor, Tangerang, Banten dan keseluruh wilayah indonesia.

Spesifikasi Umum Seri VY

Vortex Flowmeters Yokogawa Seri VY dapat mengukur laju aliran cairan, gas, uap jenuh, dan uap super panas, serta memiliki fungsi diagnostik mandiri dan perawatan jarak jauh. Tersedia pilihan material untuk bagian yang terbasahi, termasuk baja tahan karat, termasuk baja tahan karat dupleks, atau paduan nikel. Seri ini memenuhi berbagai standar, termasuk tahan ledakan dan SIL2. Input eksternal (fungsi input analog untuk HART7 dengan opsi input analog atau input melalui blok fungsi MAO untuk FOUNDATION Fieldbus) mendukung kemampuan perhitungan yang lebih akurat* dari sebelumnya, termasuk laju aliran massa dan laju aliran energi cairan, gas, dan uap.
*Tabel uap jenuh dan super panas terpasang.

Tipe Umum

Tipe umum adalah model dasar seri VY.
Jajarannya mencakup ukuran sambungan dari 15 hingga 400 mm, suhu proses dari -40°C hingga 250°C, dan tekanan proses hingga ASME Kelas 900.

Tipe Tubuh		Tipe Umum
Jenis Batang Penumpah		Tipe Umum, Tipe Leher Panjang
Ketepatan	Cairan	± 0,75% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-40 °C hingga 250 °C
Tekanan Proses Maksimum		ASME Kelas 900, EN PN100, JIS 40K
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Kue wafer	15 hingga 100 mm
Ukuran Koneksi	Flens	15 hingga 400 mm
Tingkat Perlindungan		IP66 / IP67

Jenis Sensor Suhu Bawaan
Tipe sensor suhu terintegrasi memiliki sensor suhu (Pt1000) yang terpasang pada batang shedder (batang shedder vortex), memungkinkan pengukuran suhu fluida proses secara simultan.
Flowmeter ini kompatibel dengan ukuran sambungan 25 hingga 300 mm, dan juga dapat digunakan bersama dengan model tipe suhu tinggi dan tipe lubang kecil, sehingga memungkinkannya menangani berbagai macam fluida. Perhitungan kompensasi dilakukan pada suhu yang mendekati suhu di pusat pipa, sehingga memungkinkan pengukuran laju aliran yang lebih akurat. Sinyal dari pengukur tekanan eksternal dapat ditangkap dan digunakan dalam perhitungan kompensasi dengan input eksternal (fungsi input analog dengan HART7 dengan opsi input analog atau input melalui blok fungsi MAO untuk FOUNDATION Fieldbus) untuk mendukung pengukuran aliran yang lebih akurat

Tipe Tubuh		Tipe Umum [Bodi yang Dapat Dikombinasikan] Tipe Lubang yang Diperkecil (pengurangan ukuran 1 atau 2)
Jenis Batang Penumpah		Tipe Umum dengan Sensor Suhu, Tipe Leher Panjang dengan Sensor Suhu [Batang Penumpah Kombinasi] Tipe Suhu Tinggi dengan Sensor Suhu
Ketepatan	Cairan	± 0,75% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-40 °C hingga 250 °C (Untuk Tipe Umum dan Tipe Leher Panjang) -40 °C hingga 400 °C (Untuk Tipe Suhu Tinggi)
Tekanan Proses Maksimum		ASME Kelas 900, EN PN100, JIS 40K
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Kue wafer	25 hingga 100 mm
Ukuran Koneksi	Flens	25 hingga 300 mm
Tingkat Perlindungan		IP66 / IP67

Tipe Suhu Tinggi / Kriogenik
Model suhu tinggi dan kriogenik menggunakan material dan sensor yang dibutuhkan untuk lingkungan bersuhu tinggi dan sangat rendah.
Tipe suhu tinggi dapat menangani ukuran sambungan dari 25 hingga 400 mm dan suhu fluida hingga 450°C (hingga 400°C dengan sensor suhu terintegrasi). Tipe kriogenik dapat menangani ukuran sambungan dari 15 hingga 100 mm dan suhu fluida serendah -196°C. Dari model ini, Anda dapat memilih salah satu tipe, yaitu tipe integral atau tipe jarak jauh.

Tipe Tubuh		Tipe Umum [Bodi yang Dapat Dikombinasikan] Tipe Lubang yang Diperkecil (pengurangan ukuran 1 atau 2)
Jenis Batang Penumpah		Tipe Suhu Tinggi Tipe Suhu Tinggi dengan Sensor Suhu
Ketepatan	Cairan	± 0,75% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-40 °C hingga 450 °C
Tekanan Proses Maksimum		ASME Kelas 900, EN PN100, JIS 40K
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Kue wafer	25 hingga 100 mm
Ukuran Koneksi	Flens	25 hingga 400 mm
Tingkat Perlindungan		IP66 / IP67

Tipe Tubuh		Tipe Umum [Bodi yang Dapat Dikombinasikan] Tipe Lubang yang Diperkecil (pengurangan ukuran 1 atau 2)
Jenis Batang Penumpah		Tipe Kriogenik
Ketepatan	Cairan	± 0,75% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-196 °C hingga 250 °C
Tekanan Proses Maksimum		ASME Kelas 900, EN PN100, JIS 40K
Suhu Sekitar		-40 °C hingga 85 °C
Ukuran Koneksi	Kue wafer	15 hingga 100 mm
Ukuran Koneksi	Flens	15 hingga 100 mm
Tingkat Perlindungan		IP66 / IP67

Tipe Bore yang Dikurangi (Pengurangan Ukuran 1 atau 2)
Tipe lubang tereduksi adalah model di mana sisi hulu dan hilir unit sensor terintegrasi dengan reducer (pipa reduksi/ekspansi). Dengan demikian, model ini ideal untuk saluran dengan laju aliran yang sangat berfluktuasi tergantung musim dan beban operasi.
Tipe lubang tereduksi tersedia dalam dua tipe, yaitu reduksi satu ukuran dan reduksi dua ukuran, dan model flensa dapat mengakomodasi ukuran sambungan hingga 200 mm. Tipe lubang tereduksi dapat dikombinasikan dengan tipe sensor suhu terintegrasi dan tipe suhu tinggi/kriogenik, sehingga memungkinkan pengukuran berbagai macam fluida.

Ukuran Koneksi
Tipe Tubuh		Tipe Bore yang Dikurangi (pengurangan ukuran 1 atau 2)
Jenis Batang Penumpah		Tipe Umum [Batang Penumpah Kombinasi] Tipe Umum dengan Sensor Suhu, Tipe Suhu Tinggi Tipe Suhu Tinggi dengan Sensor Suhu, Tipe Kriogenik
Ketepatan	Cairan	± 1,0% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-40 °C hingga 250 °C
Tekanan Proses Maksimum		ASME Kelas 300, JIS 20K
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Flens	1 pengurangan ukuran: 25 hingga 200 mm 2 pengurangan ukuran: 40 hingga 200 mm
Tingkat Perlindungan		IP66 / IP67

Tipe Tekanan Tinggi
Ini adalah model reduksi satu ukuran dengan peringkat tekanan flensa ASME Kelas 1500. Hal ini memungkinkan pengukuran yang stabil bahkan dalam kondisi tekanan tinggi yang ekstrem.
Dikombinasikan dengan sensor tipe umum, sensor ini menggunakan ukuran sambungan flensa 25 hingga 150 mm.

Ukuran Koneksi
Tipe Tubuh		Tipe Lubang Bertekanan Tinggi yang Dikurangi (pengurangan 1 ukuran)
Jenis Batang Penumpah		Tipe Umum
Ketepatan	Cairan	± 1,0% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-40 °C hingga 250 °C
Tekanan Proses Maksimum		ASME Kelas 1500
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Flens	25 hingga 150 mm
Tingkat Perlindungan		IP66 / IP67

Tipe Sensor Ganda
Tipe ini adalah tipe sensor ganda (dilas) yang memiliki peringkat tekanan flensa hingga ASME Kelas 900. Struktur kedua unit yang terhubung seri ini merupakan pilihan terbaik untuk aplikasi yang membutuhkan keandalan tinggi.
Ukurannya berkisar antara 15 mm hingga 200 mm, dikombinasikan dengan beberapa jenis sensor.

Ukuran Koneksi
Tipe Tubuh		Tipe Umum Sensor Ganda (Dilas)
Jenis Batang Pembuang*		Tipe Umum, Tipe Leher Panjang [Batang Penumpah Kombinasi] Tipe Umum dengan sensor suhu, Tipe Leher Panjang dengan sensor suhu, Tipe Suhu Tinggi, Tipe Suhu Tinggi dengan sensor suhu, Tipe Kriogenik
Ketepatan	Cairan	± 0,75% dari pembacaan (tergantung pada bilangan Reynolds)
Ketepatan	Gas, Uap	± 1,0% dari pembacaan (tergantung pada kecepatan aliran)
Suhu Proses		-196 °C hingga 450 °C
Tekanan Proses Maksimum		ASME Kelas 900
Suhu Sekitar		-40 ( / -50 ) °C hingga 85 °C
Ukuran Koneksi	Flens	15 hingga 200 mm
Tingkat Perlindungan		IP66 / IP67

Contoh Aplikasi Seri VY
Pengukuran aliran dalam perpipaan uap
Pengukuran aliran gas utilitas seperti udara dan nitrogen
Pengukuran aliran air panas dan dingin, LNG dan cairan kriogenik lainnya serta bahan kimia (termasuk zat anorganik)
